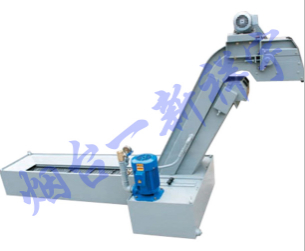

集中排屑系統主要用于收集和輸送各種卷狀、團狀、塊狀切屑，以及銅屑、鋁屑、不銹鋼屑、碳?jí)K、尼龍等材料，排屑器廣泛應用于各類數控機床加工中心組合機床和柔性生產線，也可作為沖壓，冷墩機床小型零件的輸送裝置，應用到衛生，食品生產輸送上起到改善操作環境減輕勞動強度，提高整機自動化程度的作用。
集中排屑系統的故障解析
集中排屑系統是利用永磁材料所產生的強磁場的磁力，將切屑吸附在排屑器的工作磁板上，或?qū)⒂椭?、乳化液中的顆粒狀、粉狀及長度≤150毫米的鐵屑吸附分離出來，輸送到指定的排屑地點或集屑箱中?？商幚矸蹱?、顆粒狀及長度小于100毫米的鐵屑及非卷屑，或?qū)⒂汀⑷榛褐械乃樾挤蛛x，輸送至指定的排屑箱中。
集中排屑系統的故障解析：
故障現象：
數控系統啟動正常，白診斷無報警。按下操作面板排屑系統控制開關，排屑系統不能工作，且CRT無報警顯示。
故障分析：
排屑系統輸送機主要通過數控機床PLC內部繼電器、排屑輸送機輸人芯片和外部繼電器等來實現電動機的正、反轉及啟、?？刂?。由于系統自診斷過程中并無報警，初步排除機床關鍵的硬件和控制軟件(如裝置中CPU、RAM、ROM等芯片，MDI、CRT、I/O等模塊及監控軟件，系統軟件等)發生故障的可能，判斷為排屑電動機故障。
拆下電動機，對電動機三相繞組進行排查。經檢測，排屑電動機各相繞組無絕緣損壞，阻值均相等，電動機也無異常氣味。后單獨給排屑電動機通上電源，電動機運轉正常，排除了因排屑電動機損壞造成其不能工作的初步診斷。
隨后對排屑器的電氣線路控制部分進行篩查。利用萬用表等測量工具，用試驗法對PLC內部繼電器、排屑輸送機輸入芯片、外部繼電器接頭及線圈等處逐一進行排查檢測，逐級定位故障部位，縮小故障范圍，確認故障原因。經認真排查，確認故障是由排屑輸送機輸入芯片已損壞造成了排屑電動機不能工作。
